Port Address Translation (feat. PAT)

● Port Address Translation 소개



Pooled NAT & Static NAT는 사설IP와 공인IP (또는 다른 IP Range)를 1:1 Mapping 또는 N:M Mapping 방식으로 충분한 IP 자원을 가지고 있어야 사용할 수 있습니다.



Port Address Translation (PAT)은 N:1 치환방식으로 사설IP는 많고 공인IP가 1개일 때 사용하기 접합한 기술 입니다. PAT는 NAT 프로세스 과정에서 Port 번호를 변경시키는 방법으로 하나의 공인 IP를 이용하여 다수의 사설 IP를 변환 시키는 방법을 사용 합니다.



● Port Address Translation 설정 방법

1. outside 인터페이스에 ip nat outside 명령어 입력
2. inside 인터페이스에 ip nat inside 명령어 입력
3. 표준 또는 확장 ACL을 사용하여 변환이 필요한 IP를 정의 합니다.
4. " ip nat inside source list acl {interface interface-id | pool nat-pool-name} overload" 명령어를 통해 PAT를 수행 합니다. 공인IP 지정에 Interface 설정을 일반적으로 사용 합니다.

• Sorce IP Range 10.78.9.0/24 Access-List 생성
• NAT 설정에 overload 옵션을 이용하여 PAT 수행

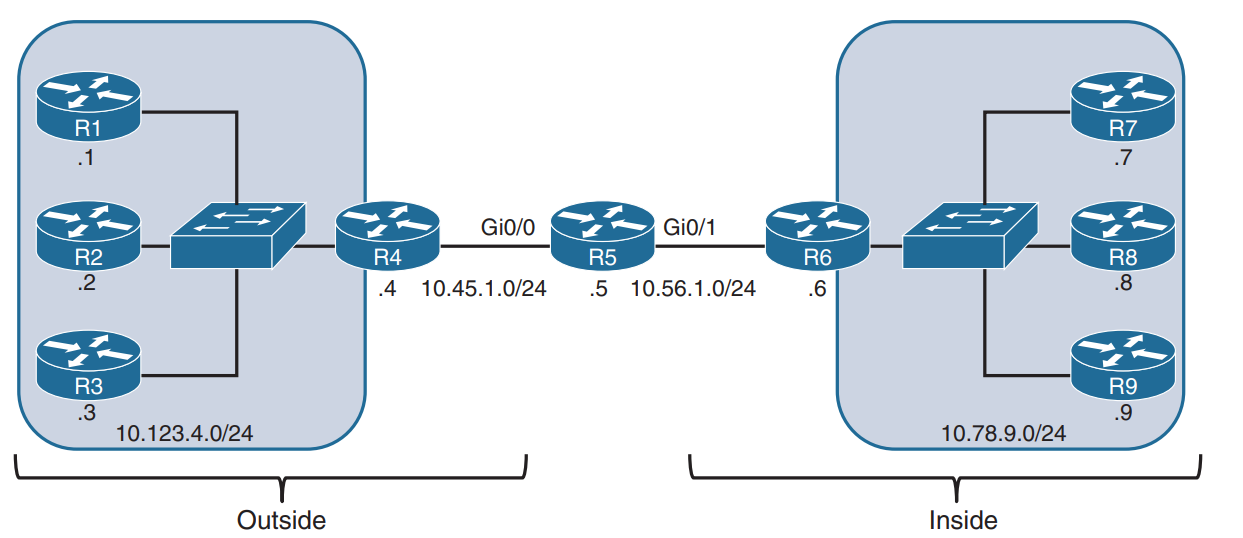

PAT 설정 이후  R7 ~ R9에서 R1 ~ R3까지 ICMP 및 Telnet으로 통신을 시도하고 R5의 NAT Table 정보를 확인하면 정상적으로 PAT이 수행 된 것을 확인 할 수 있습니다.

Traffic Flow별 NAT Table을 도식화 하면 아래와 같고, Inside Global의 Port 정보는 유일한 값을 가지며 해당 정보를 이용하여 Retrun Traffic이 정확한 출발지를 찾아가게 됩니다.
