OSPF Route Filtering (Area filtering, Local filtering)

● OSPF Route Filtering 정의



Route Filter 기술은 Neighbor에게 경로정보를 송신 또는 수신 할 때 선택적으로 수행하는 기술 입니다. 해당 기술은 트래픽의 흐름 변경, 메모리 사용율 절감 및 보안성 강화의 목적으로 사용 됩니다.



OSPF는 동일 Area 안에 있는 라우터는 동일한 LSDB를 공유하기 때문에 Filtering을 수행하는 위치는 경로가 유입되는 ABR 이고, filtering의 결과는 중첩 됩니다.



● OSPF Route Filtering 수행 방법

  1) not-advertise keyword 사용

경로 축약 수행 시 not-advertise 키워드를 사용하여 특정 경로 정보를 광고에서 제외 (LSA Type 1 →  LSA Type 3으로 변환 제외) 하는 방법 입니다. 다른 Area로 넘어가지 않고 해당 경로를 광고한 Local Area에서만 경로정보가 광고 됩니다.



not-advertise 명령어를 사용하기 위한 전체 구조 입니다.

router(config-router)#area area-id range network subnetmask not-advertise



not-advertise 를 이용한 경로 filtering 수행 방법

R1에서 3개의 네트워크 대역을 광고하고 R2는 Area 12에서 발생되는 LSA Type 1 정보를 필터링하여 Area 0에게 전달 할 수 있습니다





R2에서 특정 네트워크 대역에 대해 not-advertise keyword를 추가하여 광고에서 제외 하였습니다. R3에서 라우팅 테이블을 확인해보면 172.16.2.0/24 대역이 사라진것을 확인 할 수 있습니다.







  2) Area Filtering (Using prefix-list & filter-list)



경로 축약시 not-advertise 키워드를 사용하면 쉽게 filtering이 가능하지만 다른 Area에서 들어온 경로 정보는 not-keyword 사용이 불가능합니다.



172.16.1.0/24 네트워크가 Area 0에서는 필요하지만 Area 34에서는 필요하지 않을 경우 기존의 경로축약 방법에서는 해당 경로를 제외하고 광고할 수 있는 방법이 없습니다.



ABR에서 LSA Type 3을 filering 하여 다른 Area로 특정 대역에 대한 정보전달을 제어할 수 있습니다. 이를 Area filtering 이라고 부릅니다.





area filtering 수행하기 위한 위한 전체 명령어 구조 이며, filter-list를 사용합니다.

router(config-router)#area area-id filter-list prefix prefix-list-name {in | out}



• R1은 172.16.1.0/24, 172.16.2.0/24, 172.16.3.0/24 3개의 Network 대역을 OSPF를 통해 광고
• R2는 172.16.1.0/24 Network가 불필요 (Area 12의 정보가 Area 0에 들어올 때 특정 대역 제거, 방향성 in)
• R3은 172.16.2.0/24 Network가 불필요 (Area 0의 정보가 Area 34로 내보낼 때 특정 대역 제거, 방향성 out)

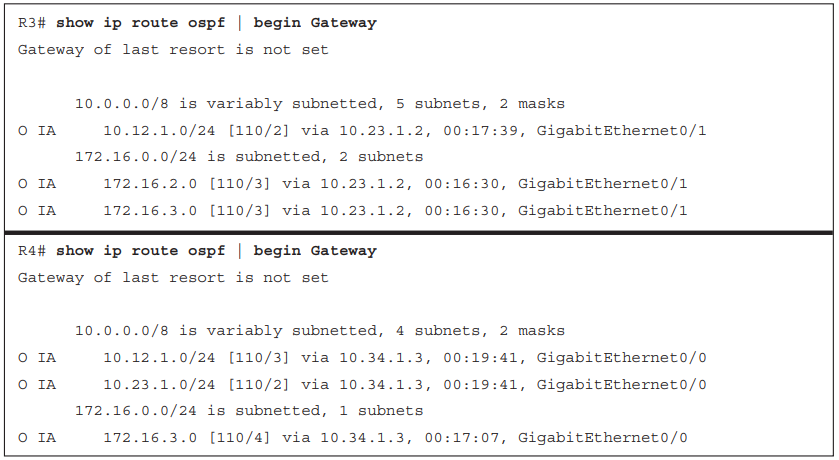

Area filtering 설정 이후 라우팅 테이블을 확인 해 보면, Area 0에 속해있는 장비 R2 & R3 에서는 172.16.1.0/24 대역이 사라진 것을 확인 할 수 있으며, Area 34에 속해 있는 장비 R4에서는 172.16.2.0/24 대역이 사라진 것을 확인 할 수 있습니다.







  3) Local OSPF Filtering (Using access-list & distribute-list)



OSPF는 Link State Protocol로 동일한 Area에 속해 있는 장비는 모두 동일한 LSDB를 공유합니다. 하지만 특별한 사유에 의해서 특정 경로만 라우팅 테이블에서 제외가 필요할 경우 distribute-list를 사용하여 제외 시킬 수 있습니다.



OSPF Process 아래에서 distribute-list를 이용하면 LSDB에는 Neighbor로 부터 수신한 경로 정보가 존재하나 Local Routing Table에서만 경로정보가 삭제 됩니다.



router(config-router)#distribute-list {acl-number | acl-name | prefix prefix-list-name | route-map route-map-name} in





distribute-list의 영향은 local routing table로 한정되고 neighbor에게 영향을 미치지 않습니다. 주의해야 할 점은 distribute-list와 filter-list를 같이 사용하면 안됩니다.





라우팅 테이블을 확인해 보면 R2에서는 172.16.3.0/24 대역은 라우팅 테이블에서 보이지 않지만 R3에서는 해당 대역이 라우팅 테이블에 존재하는 것을 확인 할 수 있습니다.
