OSPF Network Type 이란?

● OSPF Network Type 이란?

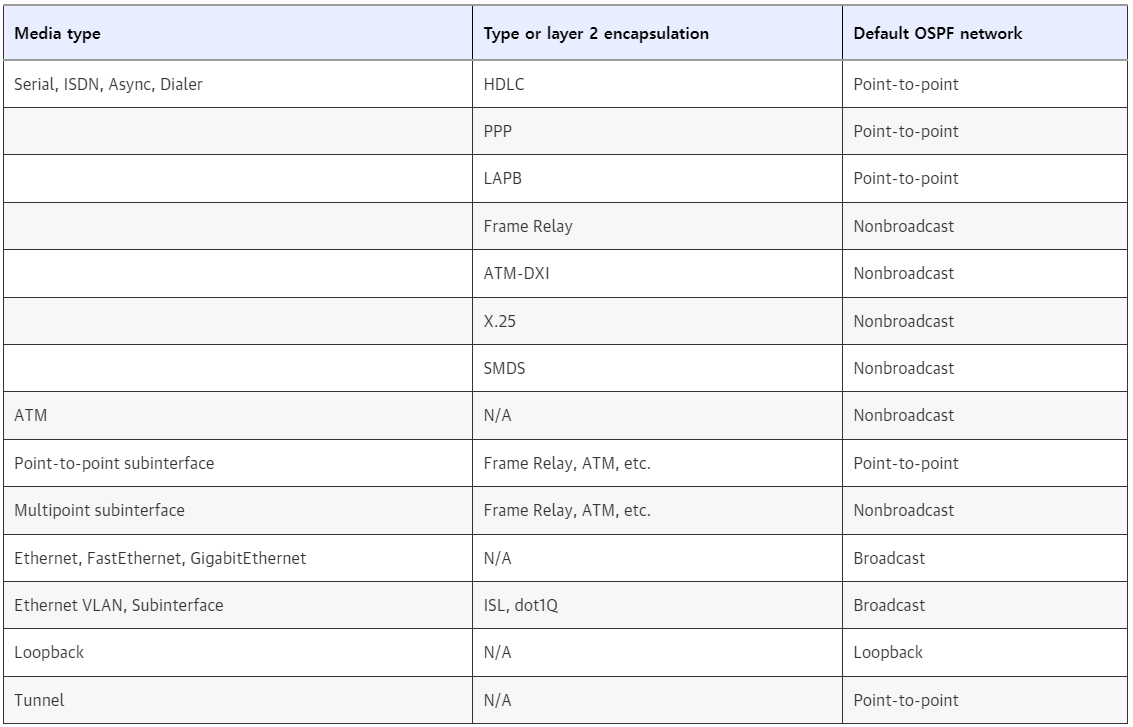

 OSPF network types은 RFC 2328: OSPF Version 2에 정의되어 있습니다. Adjacency Neighbor와 연결 되는 Network Design에 따라 OSPF Network Type 결정이 됩니다. 또한 OSPF Network Type은 Media Type과 Layer 2 Protocol과 Encapsulation에 따라 영향을 받습니다.





● OSPF Network Type - Point-to-Point

Point-to-Point Network Type은 가장 간단하게 구현할 수 있는 OSPF Network Type 입니다. OSPF를 구성하는 네트워크 장비가 직접적으로 연결된 형태이며 DR/BDR을 선출하지 않기 때문에 Adjacency Neighbor를 맺는 시간이 Broadcast 보다 짧습니다.





● OSPF Network Type - Broadcast

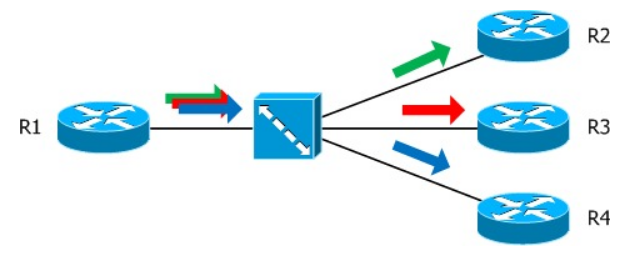

Multiaccess 환경에서 다수의 장비를 연결하여 사용하는 환경에서 Boradcast Network Type을 지원 합니다. Broadcast Network Type은 OSPF Database를 관리하기 위해 DR / BDR을 선출하고, Segment에 존재하는 Neighbor를 개별적으로 선출하는 것이 아니라 한번의 프로세스를 통해 선출 합니다.





● OSPF Network Type - Non-Broadcast & Non-Broadcast MultiAccess

Multiaccess 환경에서 broadcast를 지원하지 못하는 Frame-Relay나 ATM과 같은 기술을 사용할 경우 입니다. OSPF는 해당 환경에서 Non-Broadcast Multi-Access (NBMA) 또는 Point-to-Multipoint 타입으로 사용할 수 있습니다.



Non-Broadcast MultiAccess의 Segment는 Broadcast Network Type과 동일하게 DR/BDR을 선출하지만, Neighbor를 수동 지정 및 Hello, Dead Time-Interval의 시간 차이도 존재 합니다.





● OSPF Network Type - Point-to-MultiPoint



Non-Broadcast Network Type의 형태의 Design과 동일하며, Hub-and-Spoke 형태의 Network Topology를 구성할 때 사용 할 수 있는 Network Type 입니다. 해당 Type을 기본값으로 사용하는 Layer 2 Protocol or Encapsulation은 없으며 관리자의 지정으로 사용하는 Network Type 입니다.

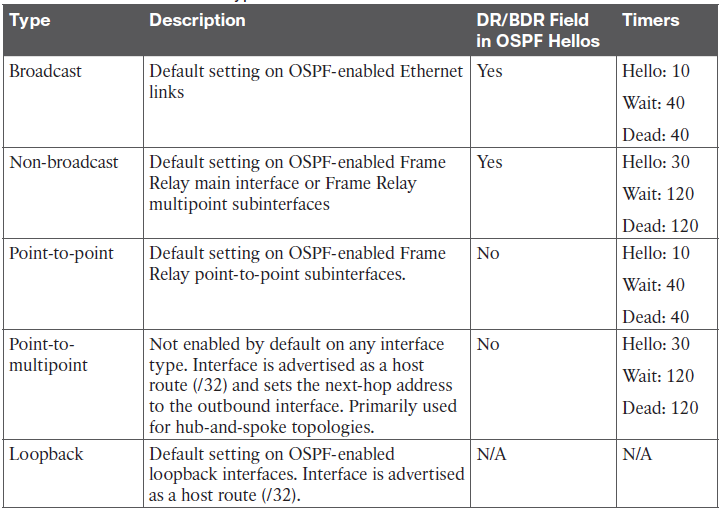

● OSPF Network Type - 요약



https://www.oreilly.com/library/view/cisco-ios-cookbook/0596527225/ch08s15.html
